Дозирующее Устройство Электронного Типа ДУЭТ предназначено для подключения к накопительным системам с целью измерения веса и контроля дозирования загружаемого и разгружаемого продукта.

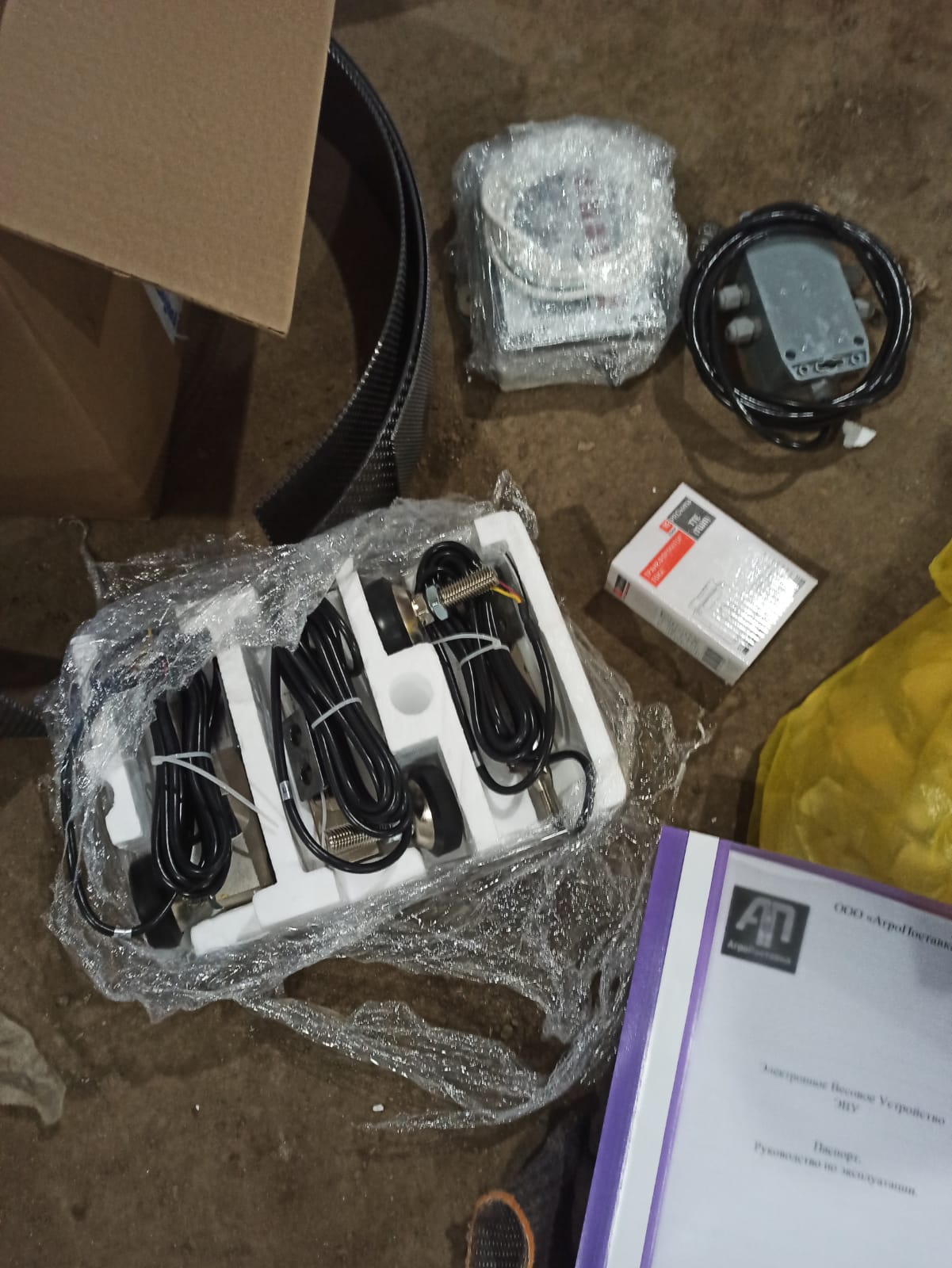

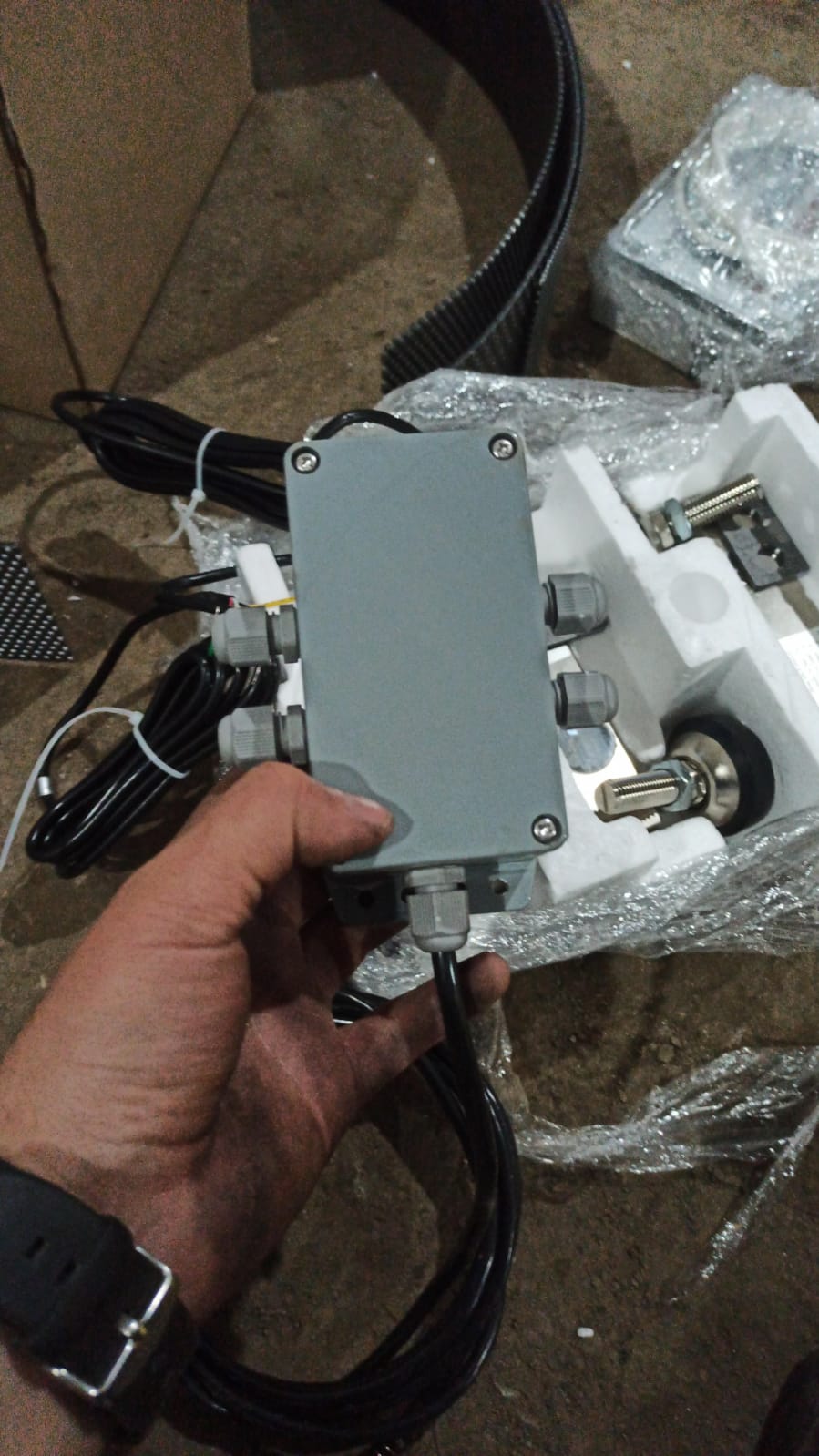

Дозирующее Устройство Электронного, Тип ДУЭТ состоит из весо-измерительного терминала, и тензодатчиков, подключенных к весо-измерительному терминалу через коммутационную коробку (блок АЦП). Тензодатчики крепятся к опорам смесителя (бункера или иной накопительной емкости), воспринимают весовую нагрузку и передают информацию весо-измерительному терминалу, который преобразует и отображает в воспринимаемые показания веса.
Устройство имеет несколько режимов работы, двумя основными которыми являются:
режим весы – взвешивание всего загружаемого продукта;
режим дозатор — контроль загрузки компонентов рецепта по заранее программируемому весу. Дозировка производится по весу компонентов рецептов, предварительно занесенных в память терминала.
Технические характеристики:
| Контролируемый параметр | вес |
| Потребляемая мощность, не более, Вт | 20 |
| Масса устройства, не более, кг | 10 |
| Габаритные размеры упаковки, Д×Ш×В, мм | 450×250×250 |
| Информационные параметры | |
| Количество рецептов | 16 |
| Количество компонентов в рецепте | 16 |
| Дискретность отсчета веса | 1кг |
| Отображение значений веса дозы/рецепта в единицах измерения: абсолютное или относительное | кг % |
| Пределы измерения и погрешности контроля параметров | |
| Предел измерения веса загруженного продукта, кг с тремя тензодатчиками с четырьмя тензодатчиками | 3000 4000 |
| Погрешность измерения веса | 1% +-1кг |
| Предел индикации накопительного учета, кг2 | 9999 |
| Звуковое оповещение | есть |
| Речевое сопровождение настроек | есть |
| Гарантия | 12 месяцев |
| Стоимость (3 датчика) |
|
| Стоимость (4 датчика) |
|
Принцип работы Электронно-Весового Дозирующего Устройства ДУЭТ:
ДУЭТ обеспечивает дозировку загружаемых компонентов комбинированного корма, который формируется в смесителе или находится в Бункере накопителе. Дозировка осуществляется по весу. Дозировка производится по предварительно занесенному в память устройства рецепту, Количество рецептов, которые могут быть записаны в память устройства 9. Рецепт заносится в виде веса каждого компонента, которых может быть от 1 до 19. Дозировка производится путем световой и звуковой индикации достижения 80% веса дозы и превышения дозы.
Подключение тензодатчиков производится через разъем на корпусе терминала ДУЭТ назначение контактов данного разъема следующее. Одноименные цепи тензодатчиков соединяются между собой и подаются на соответствующие контакты разъёма терминала. Экранирующие оплетки кабелей тензодатчиков соединяются между собой. Тензодатчики устанавливаются под ножки Смесителя или Бункера накопителя… прим. как на Схеме см. прикрепленный файл № 1 и № 2…
1. Описание функционирования ДУЭТ.
ДУЭТ обеспечивает дозировку загружаемых компонентов комбинированного корма, который формируется в смесителе. Дозировка осуществляется по весу.
Дозировка производится по предварительно занесенному в память устройства рецепту, Количество рецептов, которые могут быть записаны в память устройства 9.
Рецепт заносится в виде веса каждого компонента, которых может быть от 1 до 19. Оценка веса каждого компонента производится последовательно по его номеру, начиная с первого номера.
Загрузка также должна производится в той же последовательности , что и установлено в рецепте.
В устройстве имеется возможность накопительного учета расхода всех компонентов, взвешивание которых производилось за учетный период.
В связи с этим для обеспечения учета расхода каждого компонента за любой период, например месяц, квартал и т.п. рекомендуется каждому виду корма (компоненту) присвоить один номер и не менять его.
В устройстве имеется возможность контроля фактически загруженного веса каждого компонента в процессе одной загрузки т.е. в период от одного нажатия кнопки Сброс до другого.
Дозировка производится путем световой и звуковой индикации достижения 80% веса дозы и превышения дозы.
