Стол рассева, просеиватель гранул КО

1 Назначение стола рассева:

Стол Рассева, Просеиватель гранул КО — предназначен отделения несгранулированной массы продукта в технологических линиях гранулирования комбикормов, отрубей и продуктов переработки зерна.

Устройство и работа колонны охлаждения:

Устройство:

1. Основой Стол Рассева является рама рассева 1. Решётный стан 3 расположен внутри рамы 1 и подвешен к ней четырьмя резиновыми подвесками 10. Сзади рамы расположен встряхивающий механизм 4, приводимый в действие от электродвигателя через ремённую передачу. Спереди рамы закреплён патрубок выгрузки готовой продукции 6, ниже решётного стана 3 патрубок выгрузки несгранулированного материала 7. Поверх рамы на КО-5,5 (Рис.2а) установлены бункер охлаждения 2 с одним воздуховодом 9 и вентилятором, шлюзовый затвор 5. На КО-11 и КО-15 бункер установлене на отдельной раме (Рис.2б), имеет два воздуховода 9 и два вентилятора.

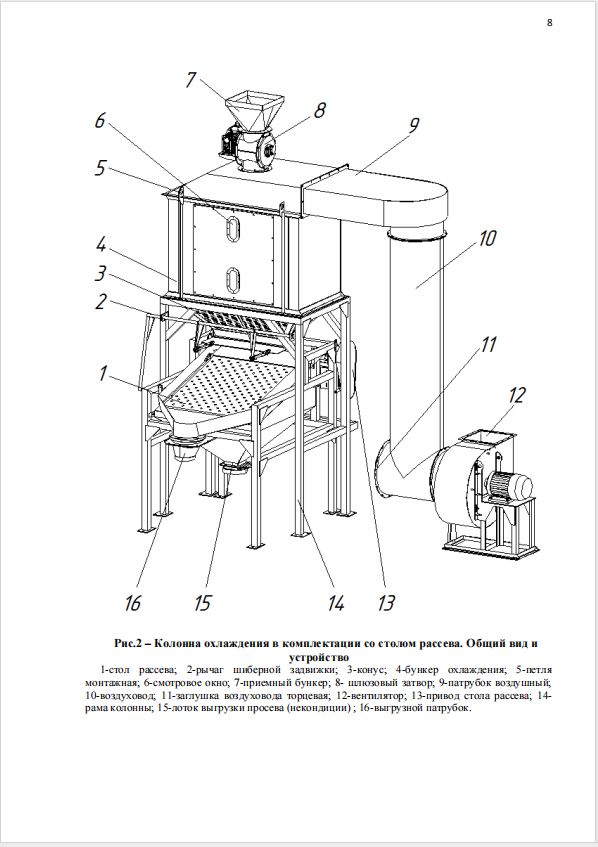

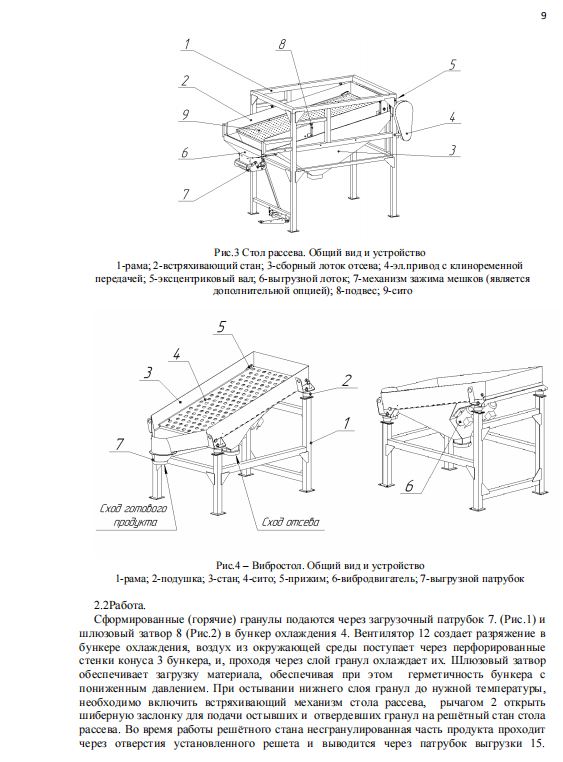

См. Ниже – Общий вид стола рассева

1-рама рассева; 2-бункер охлаждения; 3-решётный стан; 4-встряхивающий механизм с приводом; 5-шлюзовый затвор; 6-патрубок выгрузки готовой продукции; 7-патрубок выгрузки несгранулированного материала; 8-шиберная задвижка 9-воздуховод; 10-резиновая подвеска; 11-смотровое окно; 12-окна воздушные; 13-воздушная заслонка; 14-решето.

Работа стола рассева:

Сформированные гранулы подаются транспортёром (Рис.1) через шлюзовый затвор 5 (Рис.2) в бункер охлаждения 2. В это время вентилятор, включённый в комплекс, должен быть запущен, шиберная задвижка 8 и воздушная заслонка 13 должны быть закрыты. Как только нижний слой гранул остыл до нужной температуры, необходимо запустить в действие встряхивающий механизм, открыть шиберную заслонку для подачи отвердевших гранул на решётный стан 3. Во время работы решётного стана несгранулированная часть продукта проходит через отверстия решета 14 и выводится через патрубок выгрузки 7. Цельные гранулы остаются поверх решета, скатываются по нему и отгружаются через патрубок 6.

При заполнении бункера выше уровня нижних воздушных окон необходимо открыть воздушную заслонку, чтобы нагретый воздух выходил интенсивнее. Уровень продукта в бункере контролируется визуально через смотровые окна 11.
