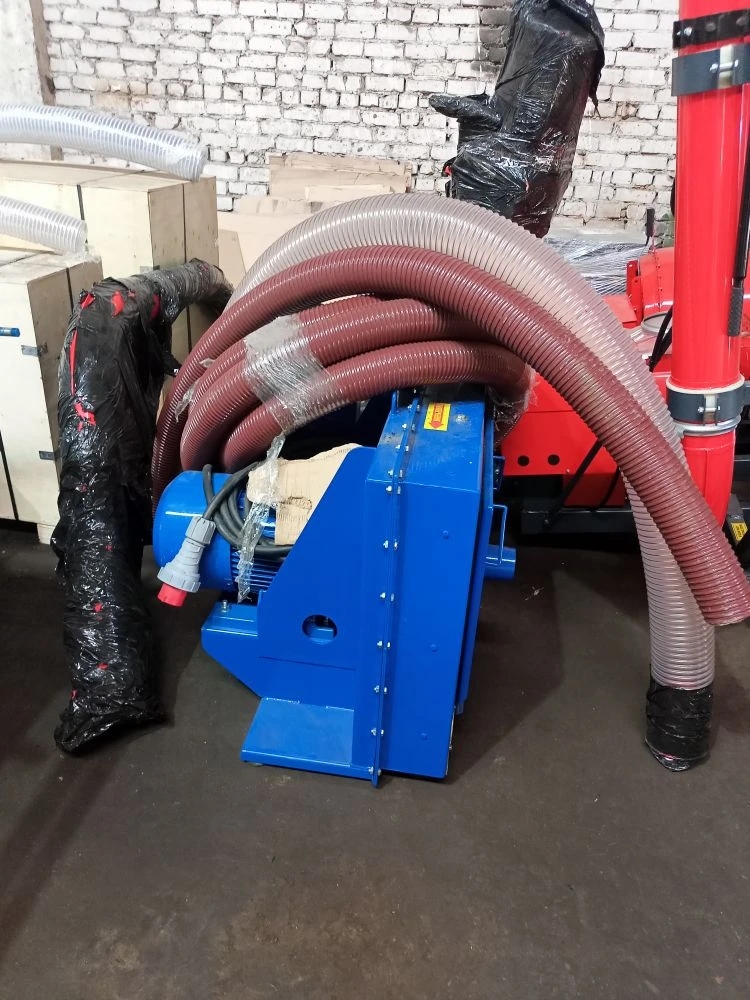

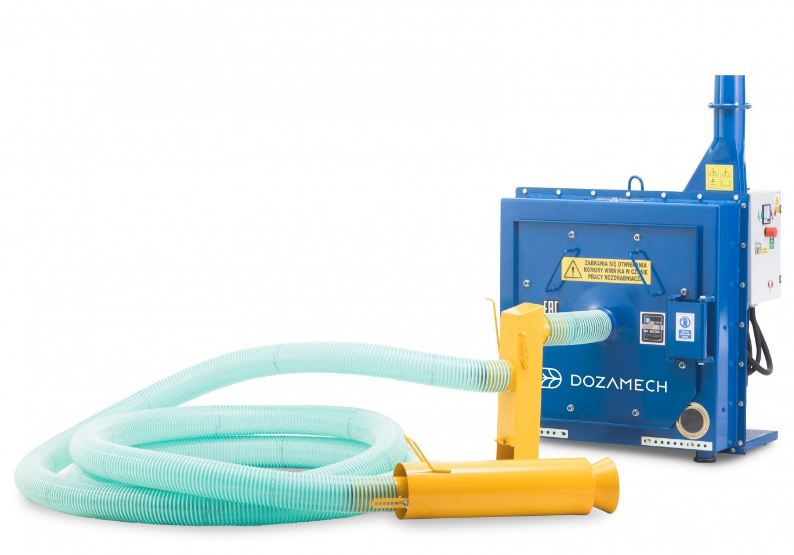

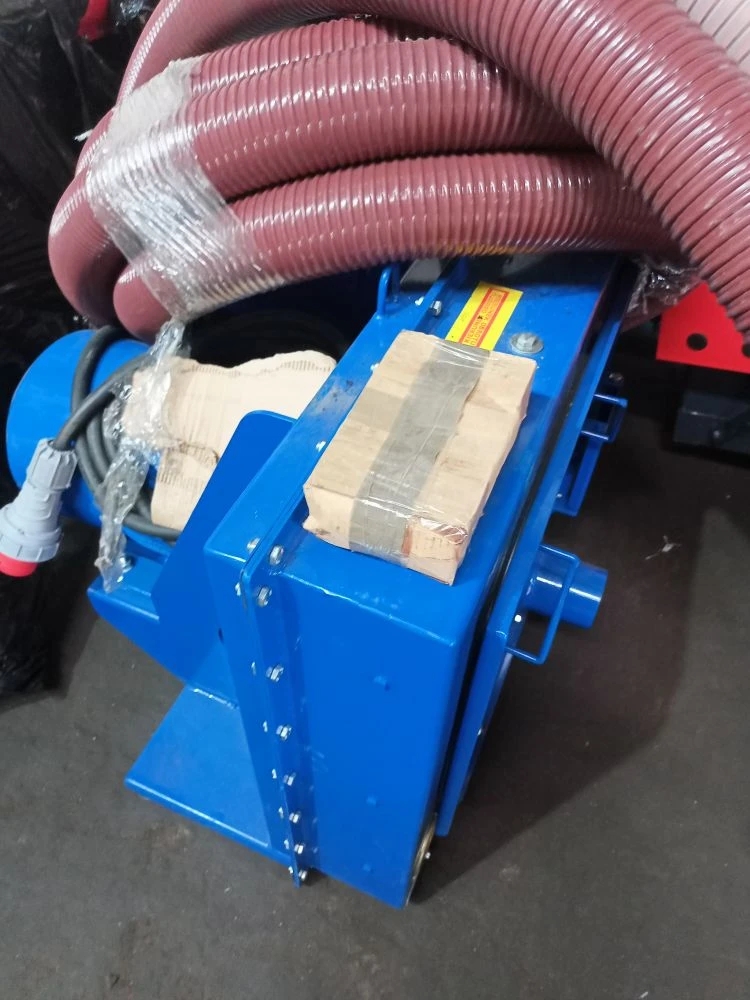

Дробилка зерна ДПМ-30 кВт

Дробилка пневматическая молотковая 30 кВт: предназначена для измельчения зерна (рожь, пшеница, ячмень, овёс и т.п.), кукурузы, семян зернобобовых и масленичных культур влажностью до 15% на животноводческих комплексах, птицефабриках, зверофермах и т.д.

Устройство дробилки ДПМ -30:
1-станина эл.двигателя; 2-улита; 3-держатель сита; 4-крышка; 5-рычаг заслонки подачи; 6-шиберная задвижка; 7-эжектор; 8- заборный шланг; 9-входной патрубок; 10-сепаратор; 11-сито; 12-ротор; 13-дуга ограничительная; 14-молотки; 15-выгрузной патрубок; 16-выгрузной шланг; 17-петля монтажная; 18-дорожка; 19-вентилятор; 20-электродвигатель; 21-опора.

ВНИМАНИЕ !!! доп.  Дробилки комплектуются пультом управления А + тройной режим пуска, с защитой.

Работает в технологической линии в системе:
— дробилка + циклон-разгрузитель;
— дробилка + бункер-осадитель;

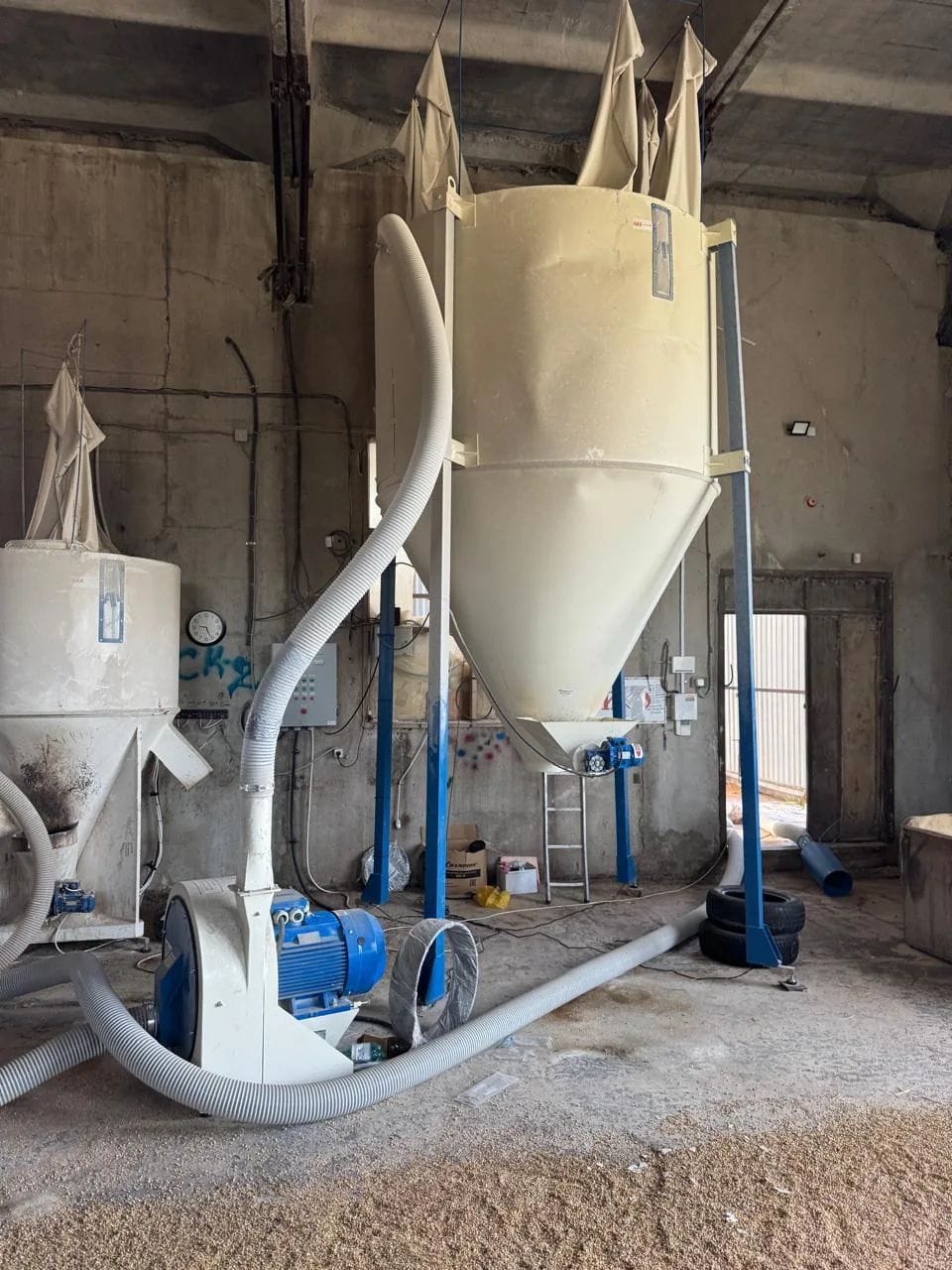

— дробилка + смеситель сыпучих кормов.

Преимущества:

• Надёжность конструкции и высокий ресурс рабочих органов, достигаемый за счёт использования специальных износостойких материалов, их правильной обработки и грамотного расчёта геометрических размеров наиболее изнашивающихся элементов.
• Пневматический забор Дробилки и выгрузка продукта, что значительно снижает энергозатраты и трудоёмкость процесса измельчения .
• Простота установки и обслуживания.
• Простота регулировки фракции и качества помола при помощи сменных сит и изменения соотношения воздушного потока и измельчаемого продукта.

Варианты наших дробилок:

• ДПЗ-11 мощность 11 кВт, производительность 900-1500 кг/ч
• ДПЗ-18,5 мощность 18,5 кВт, производительность 1700-2500 кг/ч
• ДПЗД-18,5 Дековая 18,5 кВт, производительность 1800-2500 кг/ч
• ДПЗ-22 мощность 22 кВт, производительность 3300-4000 кг/ч
• ДПЗД-22 Дековая 22 кВт, производительность 3400-4000 кг/ч
• ДПЗ-30 мощность 30 кВт, производительность 3700-5000 кг/ч
• ДПЗД-30 Дековая (двойной ресурс!) мощность 30 кВт, 3700 ― 5000 кг/ч
• ДПЗД-37 мощность 37 кВт, производительность 37 кВт, 5000-6000 кг/ч

* Производительность указана при условии предварительной очистки продукта от минеральных, металлических примесей, влажности продукта не более 14%, = 750 кг/м3 на решетах с отверстиями 3-8 мм при установившемся стабильном режиме работы.

Принцип работы :

Материал, предназначенный для дробления поглощается эжектором из бурта, бункера или прицепа и направляется гибкой всасывающей трубой в сепаратор, в котором установлен магнит, для отделения металлических примесей, и отсек для удаления минеральных примесей, откуда попадает в камеру дробления. В камере зерно подвергается дроблению под действием молотков, установленных на роторе. Измельченный материал после прохода через сито выбрасывается под действием ротора в осадительную камеру, далее продукт попадает в камеру вентилятора, затем через выпускной патрубок и гибкий напорный трубопровод транспортируется в бункер хранения или кормосмеситель.

+ Доп. Дробилка комплектуется Бункером накопителем БПН или Циклоном Успокоителем БЦР или Смесителем Накопителем СВШ-5,5.
