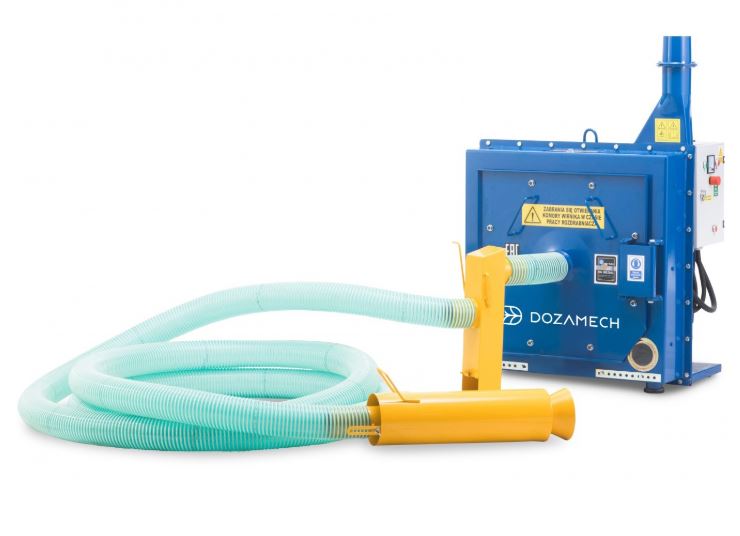

Роторная Дробилка зерна ДПМ-37 (5 т/ч)

Роторная Молотковая Пневматическая Дробилка ДПМ-37 кВт

(производительностью: 5 т/ч)

Устройство дробилки ДПМ-37:
1-станина эл.двигателя; 2-улита; 3-держатель сита; 4-крышка; 5-рычаг заслонки подачи; 6-шиберная задвижка; 7-эжектор; 8- заборный шланг; 9-входной патрубок; 10-сепаратор; 11-сито; 12-ротор; 13-дуга ограничительная; 14-молотки; 15-выгрузной патрубок; 16-выгрузной шланг; 17-петля монтажная; 18-дорожка; 19-вентилятор; 20-электродвигатель; 21-опора.

 Технологический процесс дробления:

Из вороха  при помощи эжектора 1 (Рис.1)продукт засасывается и через шланг 2 попадает в камеру магнитного сепаратора 2 (Рис.2),  где очищается от металлических примесей и камней. Очистка происходит за счёт того, что металл остаётся на магните 3 при соприкосновении с ним, камни падают на дно сепаратора, а продукт поднимается выше и попадает в роторное пространство, где и происходит процесс дробления продукта. За счет соударения продукта о молотки, он раздробляется на мелкие частицы. Достигнув размеров менее диаметра отверстий сита, частицы выталкиваются в подситовое пространство 7. Далее измельчённый продукт попадает в промежуточную камеру 8, потом в камеру вентилятора 9, где по направляющей дорожке 13 выбрасывается через выпускной патрубок 11и шланг ПВХ в смеситель, либо в ёмкость, оснащённую аспирацией.

ЗВОНИТЕ — Работаем без Выходных..!

7-903-115-04-66

(Есть в наличии — Отгрузка в день заказа..!)
